Мітчик — інструмент для обробки внутрішньої різьби, що має канавки в осьовому напрямку. Також називається краном. За формою мітчик можна розділити на мітчик з прямою канавкою, мітчик зі спіральною канавкою та гвинтовий мітчик (мітчик). Мітчик з прямим пазом простий в обробці, має дещо низьку точність і великий вихід. Зазвичай він використовується для обробки різьблення звичайних токарних верстатів, свердлильних верстатів і нарізних верстатів, а швидкість різання є відносно низькою. Мітчик зі спіральними канавками в основному використовується для свердління глухих отворів на обробних центрах з ЧПК, має високу швидкість обробки, високу точність, гарне видалення стружки та хороше вирівнювання. У передній частині мітчика є канавка для утримання стружки, яка використовується для обробки наскрізних отворів. Мітчики, які надають виробники інструментів, здебільшого мають покриття, що значно покращує термін служби та продуктивність різання порівняно з мітчиками без покриття. Мітчик різного діаметру має розумний розподіл навантаження при різанні, високу якість обробки та високу вартість виробництва. Мітчик із трапецієподібною різьбою зазвичай має нерівний діаметр.

Плашка еквівалентна гайці з високою твердістю. Навколо отвору для гвинта є кілька отворів для видалення стружки. Як правило, ріжучі конуси надягають на обидва кінці отвору для гвинта. За формою та призначенням матриці можна розділити на круглу матрицю, квадратну матрицю, шестикутну матрицю та трубчасту матрицю (тип матриці). Серед них найбільш широко використовується кругла матриця з діапазоном специфікацій M 0.25~M 68 мм. Коли діаметр кроку обробленої різьби перевищує допуск, можна вирізати регулювальну канавку на матриці, щоб відрегулювати діаметр кроку різьби. Плашку можна встановити в різьбовий ключ для обробки різьби вручну або встановити в тримач матриці та використовувати на верстаті. Точність різьблення, обробленого матрицею, низька, але завдяки своїй простій структурі та зручному використанню матриця все ще широко використовується в одиночному, дрібносерійному виробництві та ремонті.

застосування

Мітчик і матриця, які використовуються для обробки звичайної внутрішньої різьби на гайках або інших деталях (тобто нарізання різьби). Машинні мітчики зазвичай відносяться до різьбових різьбових різьбових мітчиків із високошвидкісної сталі, які придатні для нарізування на верстатах; Ручний мітчик відноситься до мітчика для накочування (або нарізання) різьблення з вуглецевої інструментальної сталі або легованої інструментальної сталі, який підходить для ручного нарізування.

Мітчик — це інструмент для обробки різних внутрішніх різьб середнього і малого розміру. Він простий за структурою і простий у використанні. Він може працювати вручну або на верстаті. Він широко використовується у виробництві.

Для невеликих внутрішніх різьб мітчик є чи не єдиним інструментом для обробки. До типів мітчиків відносяться: ручні мітчики, машинні мітчики, гайкові мітчики, екструзійні мітчики тощо.

Нарізування є відносно складною процедурою обробки, оскільки мітчик майже врізаний у заготовку для різання, обробне навантаження кожного зуба більше, ніж у інших інструментів, а мітчик дуже великий уздовж різьби та контактної поверхні заготовки. . При нарізанні різьблення вона повинна містити і видаляти стружку. Тому можна сказати, що кран працює в дуже поганих умовах. Щоб постукування було плавним, слід заздалегідь врахувати різні проблеми, які можуть виникнути. Такі як продуктивність матеріалу заготовки, інструмент і верстат, які необхідно вибрати, швидкість різання, яку потрібно вибрати, швидкість подачі тощо.

ЧОМУ ВИБРАТИ ШАЛЛ ТРИМАЧ ФЛАШКИ

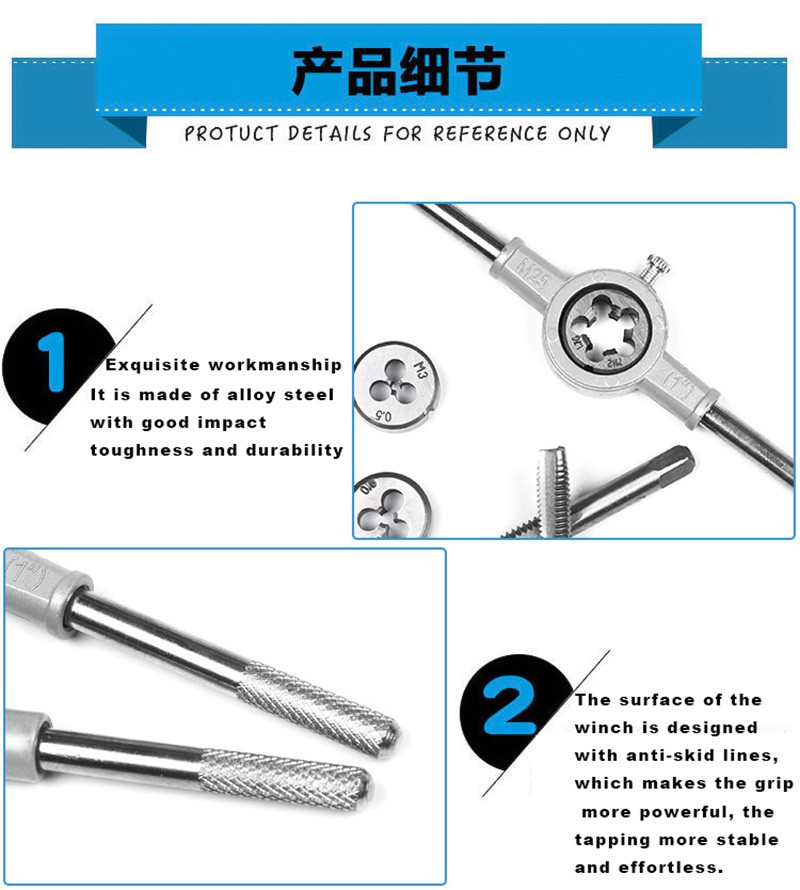

● ПРЕМІАЛЬНИЙ МАТЕРІАЛ ТА МІЦНІСТЬ: Забезпечує міцність і довговічність інструменту.

● ВІДМІННА ПРОДУКТИВНІСТЬ РІЗАННЯ: усі ріжучі зуби точно оброблені на верстаті з ЧПК і точно термічно оброблені до твердості Роквелла 60 HRC для найкращої продуктивності нарізання різьби.

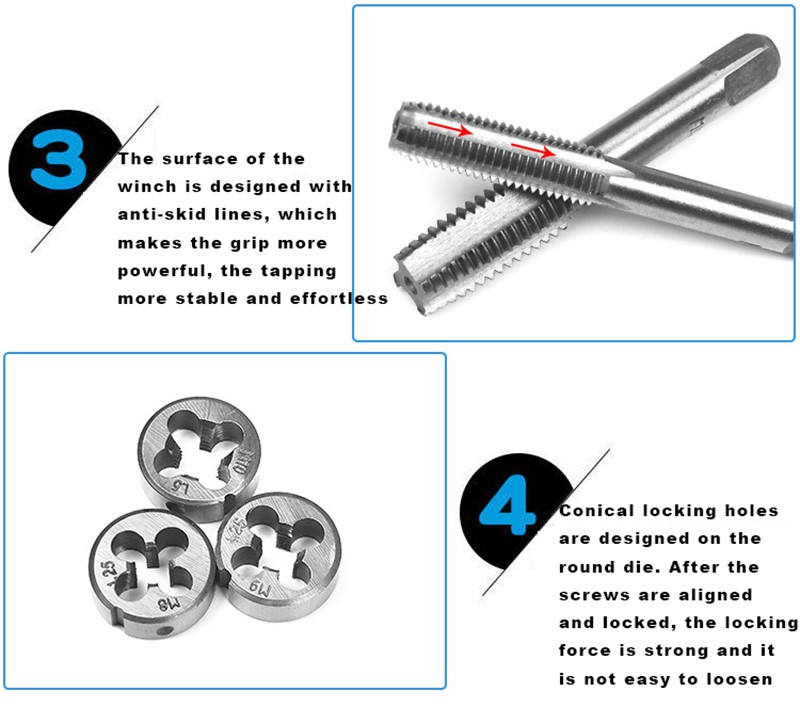

● КОНСТРУКЦІЯ КОНІЧНИХ ЗУБІВ: конічні грубі та тонкі мітчики та плашки починають нарізати різьбу легше та плавніше та запобігають надмірному нарізанню.

●УСЕ ВХОДИТЬ НАБІР: цей набір містить повний спектр найпопулярніших мітчиків і матриць SAE грубого та тонкого розмірів, а також усі необхідні гайкові ключі, ручки, манометр і футляр для зберігання.

● УНІВЕРСАЛЬНІСТЬ ТА ШИРОКЕ ЗАСТОСУВАННЯ: ідеально підходить для створення нових різьб або ремонту пошкоджених різьб на більшості металів, таких як вуглецева сталь, чавун, алюміній, латунь, мідь і нержавіюча сталь.

ПОВИННІ Різні Tap&Die

SC010-1A-10PCS

Технічні характеристики: Метрична система

4 натискання: 3x{2}}.5, 4x0.7, 5x0.8, 6x1.0

4 плашки: розмір як мітчики

1 гайковий ключ O/D 25 мм

1 гайковий ключ M3-M6

SP{{0}}/-2-12Технічні характеристики PCS: Метрична система/Британська система 5 відводів: M6x1.0, M7x1.0, M8x1.25, M10x1.5, M12x1.{ {17}} Матриці: Розмір як мітчики. 1 гайковий ключ для матриці: O/D 25 мм O/D1" 1 т-подібний ключ: M3-M12 1/16-1/2"

SP{{0}}/-2-20Технічні характеристики PCS: Метрична система/Британська система 9 кранів: 3x0.5, 4x{{10}}.7, 5x{17}}.8, M6x1.0, M7x1.0, M8x1.25, M9x1.25, M10x1.5, M12x1.75 9 Плашки: Розмір як мітчики 1 гайковий ключ для матриці: O/D 25 мм O /D1" 1 гайковий ключ: M3-M12 1/16-1/2"

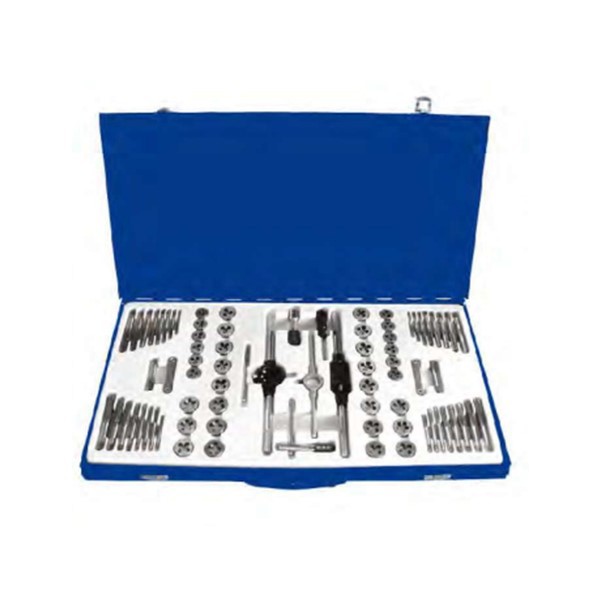

SB{{0}}/-2-39Технічні характеристики PCS: Метрична система/Британська система 17 відводів: M3x0.5, M3x{{10}}.6, M4x0.7, M4x0.75, M5x0.8, M5x0.9, M6x1.0, M7x1.0, M8x1. 25, M9x1.25, M9x1.0, M10x1.5, M10x1.25, M11x1.5, M12x1.75, M12x1.5, 1/8BSP28 17 Відводи:4-40,{{55} },8-32,10-32,10-24,12-24,1/4-20, 1/4-28,5/16-18, 5/{67}},3/8-16,3/8-24,7/16-14,7/16-20, 1/2-13,1/ 2-20,1/8NPT27 17 Плашки: Розмір як мітчики 1 Ключ для мітчика: M3-M12 1 Регульований тримач матриці: 25 мм O/D 1 рукоятка для мітчика T типу: M 3-8 1 Крок: 16S/14S 1 викрутка

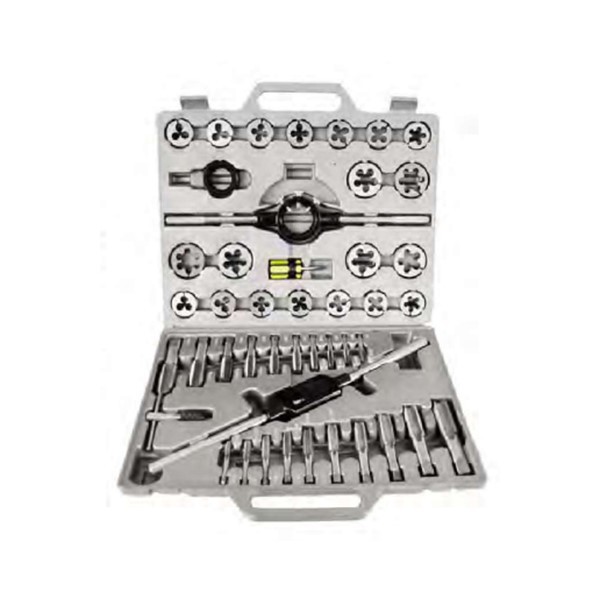

SB{{0}}Технічні характеристики PCS: Метрична система 20 Відводи: M6x{{10}}.75, M6x1.0, M8x1.0, M8x1 .25, M10x1.5, M10x1.25, M12x1.75, M12x1.5, M14x1.5, M14x2.0, M16x1.5, M16x2.0, M18x1.5, M18x2.5, M20x1.5, M20x2.5 , M22x1,5, M22x2,5, M24x1,5, M24x3.0 20 Плашки: Розмір як мітчики 1 Ключ для мітчиків: M8-M25 1 Регульований тримач матриці: зовнішній діаметр 38 мм 1 Рукоятка мітчика Т-типу: M3-6 1 Насадковий ключ: зовнішній діаметр 50 мм 1 викрутка

SM{{0}}Технічні характеристики PCS: Метрична система/Британська система 34 відводи: M3x0.5,M4x0.7, M5x0.8, M5x{ {16}}.9, M6x1.0, M7x1.0, M8x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5, M10x1.25 ,M11x1,5, M12x1,75, M12x1,5, 1/8BSP28 4-40,6-32,8-32,10-32,10-24,{{54} },1/4-20, 1/4-28,5/16-18,5/16-24,3/8-16,3/8-24, 7/16-14,7/16-20, 1/2-13,1/2-20,1/8NPT27 34 Плашки: Розмір як мітчики 1 Ключ для мітчиків: M 3-M12 2 Ручка мітчика типу T: M3-M6 2 Насадковий ключ: 20, 25 мм O/D 1 Викрутка 1 Метричний крок гвинта 1 SAE, крок гвинта

SM{{0}}Технічні характеристики PCS: Метрична система 35 відводів: M2x0.4,M3x0.5, M4x0.7, M5x{{15} }.8, M6x0.75, M6x1.0, M7x0.75, M7x1.0, M8x0.75, M8x1.{ {36}}, M8x1.25, M9x0.75, M9x1.25, M9x1.0, M10x0.75, M1{{61} }x1.0,M10x1.5, M10x1.25, M11x0.75,M11x1.0,M11x1.25, M11x1.5, M12x0.75,M12x1.0, M12x1.25, M12x1.75, M12x1.5, M14x1.0, M14x1.25, M14x1.5, M14x2.0, M16x1.0, M16x1 .5, M16x2.0, M18x1.5 35 Мітчики для різьблення: розмір як конічні мітчики 35 Плашки: розмір як конічні мітчики 2 Ключ для мітчиків: M3-M12, M6-M{{112 }} Рукоятка мітчика типу T: M3-M6 2 Гайковий ключ: 25, 38 мм З/Д

ЧОМУ ОБРАТИ SHALL ПОСТАЧАЛЬНИКОМ TAP&DIE?

✔ Понад 20 років досвіду в індустрії інструментів

✔ Повний асортимент інструментів, електроінструментів, аксесуарів для електроінструментів, садових інструментів, ручних інструментів, наборів інструментів тощо. Понад 10 000 позицій можуть задовольнити всі вимоги до інструментів, принести широкі ринкові переваги клієнтам

✔ Професійна команда досліджень і розробок і продажів

✔ Власна фабрика з конкурентоспроможною та розумною ціною, що підвищує якість нашої продукції

✔ Висока якість виробництва та стандарти дизайну для безпечного та надійного використання. Створено відповідно до міжнародних стандартів CE/GS/EMC/ETL/ROHS/UL

✔ Послуги налаштування ODM і OEM

✔ Суворий контроль якості

✔ Низькі мінімальні ціни, швидка доставка

Популярні Мітки: матриця, Китай, виробники, постачальники, фабрика, постачальники, опт

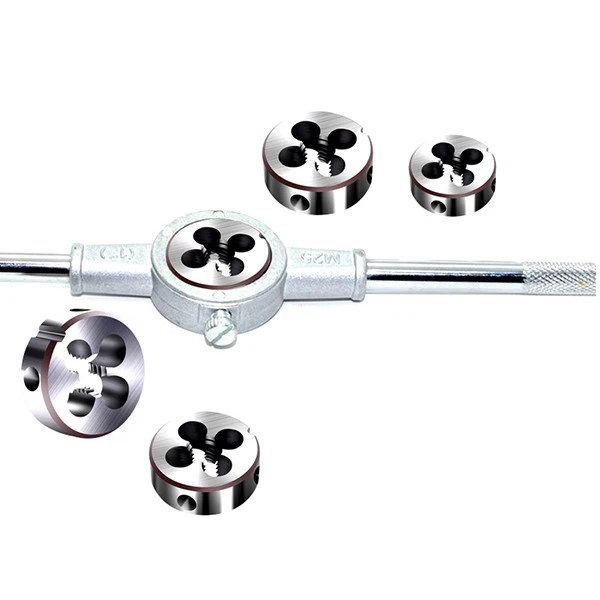

Тримач матриці
